用途
本產品適用于易燃、易爆、含塵氣體的管道過濾器，當含固體雜質的氣體通過管道時，有可能產生劇烈摩擦而被引燃，其后果不堪設想；含塵氣體往往引起終端用氣設備的堵塞。本產品具有確保設備安全運行，正常供氣的作用，因而已被冶金、化工、機械加工等行業廣泛選用。
結構特點
1、氧氣過濾器是專為制氧管網設計的一種特殊過濾器，過濾器由分流錐、過濾網管組成，水流推力主要起到氣體分流，因而避免過濾網受正面引起的破裂。
2、本產品的濾筒(內管)和外筒與管道在同一直線，因而所流能能平緩地進入濾筒內，基本上無紊流產生，壓損小于0.02MPa。
3、根據工藝要求可選用不同的過濾精度，一般以60-100目為宜。
4、本產品在出廠時嚴格按脫脂工藝清洗除油除銹，用戶可直接將其與安裝后投運。

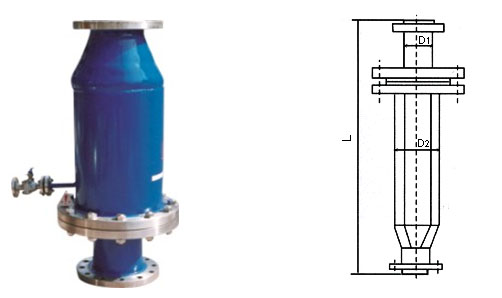

主要尺寸
QF型DN40-400，PN1.6～4.0
| 公稱通徑DN |
D |
D2 |
結構長度 L |
|
|
1.6 |
1.6 ～ 4.0 |
|||
|
40 |
45 |
89 |
450 |
460 |
|
50 |
57 |
108 |
510 |
500 |
|
65 |
73 |
133 |
600 |
600 |
|
80 |
89 |
219 |
620 |
640 |
|
100 |
108 |
219 |
720 |
770 |
|
125 |
133 |
273 |
820 |
900 |
|
150 |
159 |
325 |
920 |
1000 |
|
200 |
219 |
426 |
1200 |
1250 |
|
250 |
273 |
529 |
1650 |
1600 |
|
300 |
325 |
630 |
1700 |
1900 |
|
350 |
377 |
720 |
1800 |
2200 |
|
400 |
426 |
820 |
2100 |
2400 |
訂貨須知：
訂貨時請注明產品尺寸、操作壓力及材質。
當需要其他標準法蘭、材質或操作壓力時，請在訂貨時注明。
